تابلو بانک خازنی چیست؟ | کاربرد و اهمیت تابلو بانک خازنی در سیستم برق
تابلو بانک خازنی یکی از تجهیزات مهم در سیستمهای برق صنعتی و تجاری است که برای اصلاح ضریب توان و کاهش مصرف انرژی مورد استفاده قرار میگیرد. در بسیاری از واحدهای صنعتی و کارخانهها به دلیل استفاده از تجهیزات الکتریکی مانند موتورهای الکتریکی، ضریب توان کاهش پیدا میکند و این موضوع باعث افزایش هزینه برق میشود.

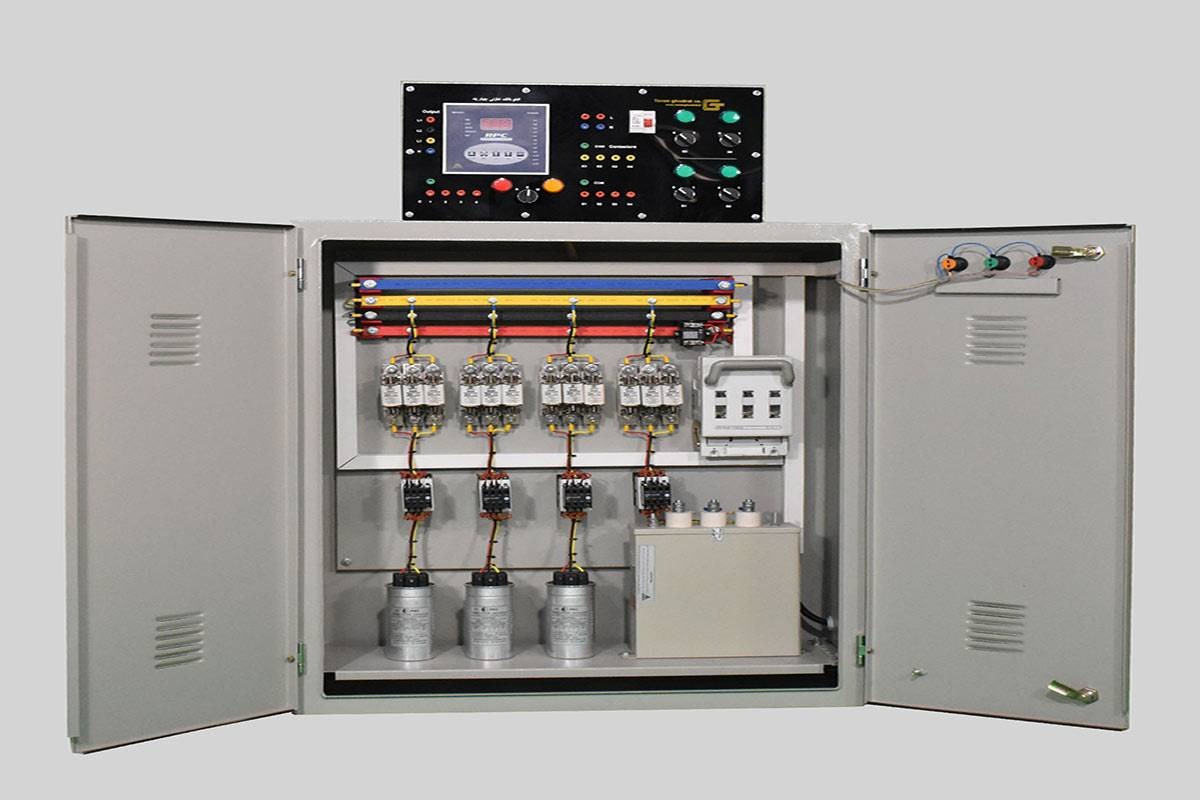

تابلو بانک خازنی چیست؟
مجموعهای از خازنهای الکتریکی است که در یک تابلو برق نصب میشوند و برای جبران توان راکتیو و بهبود ضریب توان (Power Factor) در شبکه برق استفاده میشوند.
در بسیاری از سیستمهای الکتریکی، تجهیزات القایی مانند موتورهای الکتریکی باعث ایجاد توان راکتیو میشوند. این توان اضافی باعث افزایش جریان مصرفی و کاهش بهرهوری سیستم میشود. خازنها با تولید توان راکتیو مخالف، این مشکل را برطرف میکنند.
ضریب توان چیست؟
برای درک بهتر عملکرد تابلو بانک خازنی ابتدا باید با مفهوم ضریب توان آشنا شویم.
ضریب توان (Power Factor) نسبت توان واقعی مصرفی به توان ظاهری در سیستم برق است. مقدار این ضریب بین صفر تا یک قرار دارد و هرچه به عدد یک نزدیکتر باشد، عملکرد سیستم بهتر است.
ضریب توان پایین میتواند مشکلاتی مانند:
- افزایش مصرف انرژی
- افزایش تلفات در شبکه
- کاهش راندمان تجهیزات
- افزایش هزینه برق
را به همراه داشته باشد.
کاربرد تابلو بانک خازنی
تابلو بانک خازنی در بسیاری از صنایع و سیستمهای الکتریکی مورد استفاده قرار میگیرد.
مهمترین کاربردهای آن عبارتند از:
- اصلاح ضریب توان در شبکه برق
- کاهش هزینه برق مصرفی
- کاهش تلفات انرژی
- افزایش ظرفیت سیستم برق
- بهبود عملکرد تجهیزات الکتریکی
به همین دلیل استفاده از تابلو بانک خازنی در بسیاری از کارخانهها و مراکز صنعتی بسیار رایج است.
اجزای تابلو بانک خازنی
تابلو بانک خازنی از قطعات مختلفی تشکیل شده است که هر کدام وظیفه خاصی دارند.
خازنها
خازنها مهمترین بخش تابلو بانک خازنی هستند و وظیفه تولید توان راکتیو برای اصلاح ضریب توان را بر عهده دارند.
رگولاتور ضریب توان
رگولاتور بانک خازنی دستگاهی است که ضریب توان سیستم را اندازهگیری کرده و بر اساس آن خازنها را به مدار وارد یا از مدار خارج میکند.
کنتاکتور خازنی
کنتاکتور خازنی برای قطع و وصل خازنها در مدار استفاده میشود و از تجهیزات اصلی در تابلو بانک خازنی محسوب میشود.
فیوز یا کلید حفاظتی
برای محافظت از خازنها و سایر تجهیزات در برابر اضافه جریان و اتصال کوتاه از فیوز یا کلیدهای حفاظتی استفاده میشود.
مقاومت تخلیه
مقاومت تخلیه وظیفه دارد پس از قطع خازن از مدار، بار الکتریکی ذخیره شده در خازن را تخلیه کند تا از خطرات احتمالی جلوگیری شود.
انواع تابلو بانک خازنی
تابلوهای بانک خازنی بر اساس نحوه عملکرد به دو نوع اصلی تقسیم میشوند.
تابلو بانک خازنی ثابت
در این نوع تابلو، خازنها به صورت ثابت در مدار قرار دارند و میزان اصلاح ضریب توان تغییر نمیکند.
تابلو بانک خازنی اتوماتیک
در این نوع تابلو از رگولاتور هوشمند استفاده میشود و خازنها بر اساس میزان نیاز شبکه به صورت خودکار وارد مدار میشوند.
این نوع تابلو در صنایع کاربرد بیشتری دارد.
مزایای استفاده از تابلو بانک خازنی
استفاده از تابلو بانک خازنی مزایای زیادی دارد.
- کاهش هزینه برق
- افزایش راندمان سیستم الکتریکی
- کاهش تلفات انرژی در شبکه
- جلوگیری از جریمه ضریب توان توسط شرکت برق
- افزایش عمر تجهیزات الکتریکی
اهمیت استفاده از تابلو بانک خازنی در صنایع
در بسیاری از صنایع به دلیل استفاده از موتورهای الکتریکی، پمپها و تجهیزات القایی ضریب توان کاهش پیدا میکند. در چنین شرایطی نصب تابلو بانک خازنی میتواند باعث بهبود عملکرد سیستم برق و کاهش هزینههای انرژی شود.
به همین دلیل بسیاری از کارخانهها و مراکز صنعتی از این تجهیزات استفاده میکنند.
نتیجهگیری
تابلو بانک خازنی یکی از تجهیزات مهم در سیستمهای برق صنعتی است که برای اصلاح ضریب توان و کاهش مصرف انرژی استفاده میشود. این تابلو با استفاده از خازنها توان راکتیو شبکه را جبران کرده و باعث افزایش بهرهوری سیستم برق میشود.
استفاده از تابلو بانک خازنی علاوه بر کاهش هزینه برق، باعث افزایش عمر تجهیزات الکتریکی و بهبود عملکرد سیستم برق نیز میشود.
