انواع خازن چیست؟ راهنمای کامل آشنایی با مدلها، کاربردها و تفاوتها
خازن یکی از مهمترین قطعات در دنیای الکترونیک است که در انواع مدارهای ساده و پیشرفته به کار میرود. اگر بخواهیم بدانیم انواع خازن چیست، باید به ساختار، نوع دیالکتریک، ظرفیت، قطبیت و کاربرد هر خازن توجه کنیم. هر نوع خازن برای هدف مشخصی طراحی شده است؛ به همین دلیل شناخت دقیق آنها برای دانشجویان، تعمیرکاران، مهندسان و حتی علاقهمندان به الکترونیک اهمیت زیادی دارد.
خازن چیست؟
خازن یا Capacitor قطعهای الکترونیکی است که انرژی الکتریکی را به شکل میدان الکتریکی در خود ذخیره میکند. ساختار اصلی خازن از دو صفحه رسانا و یک لایه عایق به نام دیالکتریک تشکیل شده است. زمانی که ولتاژ به دو سر خازن اعمال میشود، بار الکتریکی روی صفحات آن جمع میشود و انرژی در خازن ذخیره خواهد شد.
به بیان ساده، خازن مانند یک مخزن کوچک انرژی در مدار عمل میکند و میتواند در لحظه مناسب این انرژی را آزاد کند.
انواع خازن چیست؟
انواع خازن را میتوان بر اساس چند معیار مختلف دستهبندی کرد، از جمله:
- نوع دیالکتریک
- ساختار داخلی
- قطبی یا غیرقطبی بودن
- نوع نصب روی برد
- میزان ظرفیت و کاربرد
به طور کلی، رایجترین انواع خازن عبارتاند از:
- خازن سرامیکی
- خازن الکترولیتی
- خازن تانتالیومی
- خازن فیلمی
- خازن میکا
- خازن کاغذی
- خازن متغیر
- خازن SMD
- سوپرخازن یا ابرخازن
در ادامه هر یک از این مدلها را دقیقتر بررسی میکنیم.
خازن سرامیکی
خازن سرامیکی یکی از پرکاربردترین انواع خازن در مدارهای الکترونیکی است. در این نوع، از سرامیک بهعنوان ماده دیالکتریک استفاده میشود. این خازنها معمولاً اندازه کوچکی دارند و برای فرکانسهای بالا بسیار مناسب هستند.
ویژگیهای خازن سرامیکی
- غیرقطبی هستند
- ابعاد کوچک دارند
- قیمت آنها مناسب است
- برای حذف نویز و فیلتر کردن بسیار کاربردیاند
- در فرکانسهای بالا عملکرد خوبی دارند
کاربرد خازن سرامیکی
از خازن سرامیکی در بردهای الکترونیکی، مدارهای دیجیتال، تجهیزات مخابراتی، مدارات RF و منابع تغذیه استفاده میشود. همچنین این خازنها نقش مهمی در دیکاپلینگ و بایپس دارند.
خازن الکترولیتی
خازن الکترولیتی از رایجترین خازنهایی است که ظرفیت بالایی دارد و بیشتر در منابع تغذیه دیده میشود. در این نوع خازن از یک لایه اکسید فلزی و ماده الکترولیت استفاده میشود.
ویژگیهای خازن الکترولیتی
- قطبی هستند
- ظرفیت بالایی دارند
- برای فیلتر کردن ولتاژ بسیار مناسباند
- نسبت به انواع دیگر، قیمت اقتصادیتری دارند
معایب خازن الکترولیتی
- باید با رعایت قطب مثبت و منفی نصب شوند
- نسبت به دما حساساند
- طول عمر آنها محدودتر است
- در صورت خرابی ممکن است باد کنند یا نشت داشته باشند
کاربرد خازن الکترولیتی
این نوع خازن بیشتر در منابع تغذیه، آمپلیفایرها، بردهای صنعتی، مدارهای قدرت و دستگاههای صوتی استفاده میشود.
خازن تانتالیومی
خازن تانتالیومی نوعی خازن قطبی است که از فلز تانتالیوم در ساختار آن استفاده میشود. این خازنها در ابعاد کوچک، ظرفیت نسبتاً بالا و پایداری خوبی ارائه میدهند.
ویژگیهای خازن تانتالیومی
- ابعاد کوچک و فشرده دارند
- ظرفیت بالا نسبت به حجم خود دارند
- پایداری خوبی در مدار ایجاد میکنند
- نشتی جریان در آنها پایین است
کاربرد خازن تانتالیومی
خازنهای تانتالیومی در مدارهای حساس، تجهیزات پزشکی، گوشی موبایل، لپتاپ، تجهیزات مخابراتی و سیستمهای قابل حمل کاربرد دارند.
نکته مهم
این خازنها به ولتاژ معکوس بسیار حساس هستند؛ بنابراین نصب اشتباه آنها میتواند باعث خرابی سریع شود.

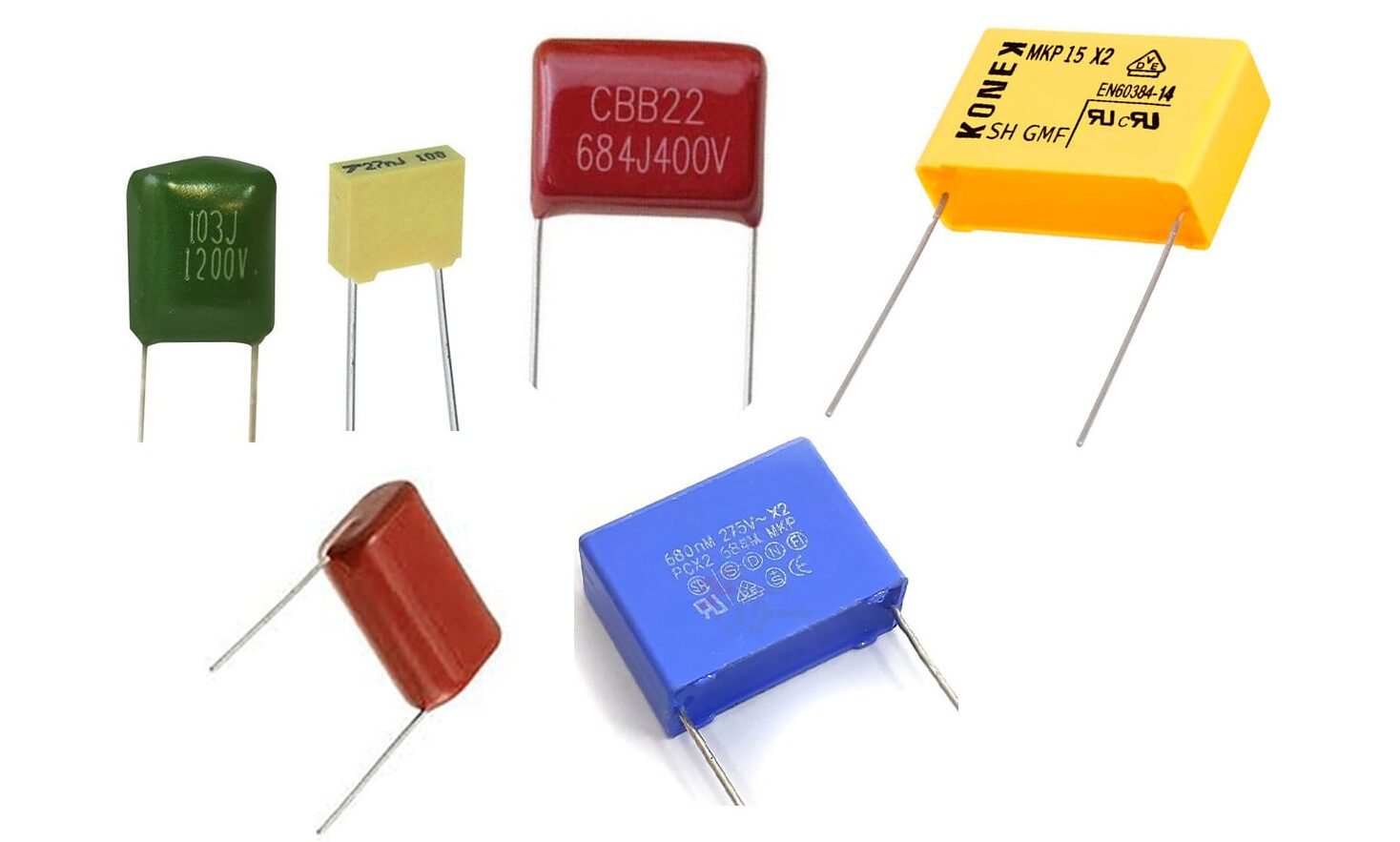

خازن فیلمی
خازن فیلمی از لایههای نازک پلاستیکی مانند پلیاستر یا پلیپروپیلن ساخته میشود. این خازنها از نظر پایداری و دقت عملکرد، گزینه بسیار خوبی به شمار میروند.
ویژگیهای خازن فیلمی
- غیرقطبی هستند
- دقت و پایداری بالایی دارند
- تلفات انرژی در آنها کم است
- برای مدارهای صوتی و صنعتی مناسباند
کاربرد خازن فیلمی
این خازنها در فیلترها، تجهیزات صوتی، منابع تغذیه، مدارهای قدرت، اینورترها و اصلاح ضریب توان استفاده میشوند.
خازن میکا
خازن میکا از ماده معدنی میکا بهعنوان دیالکتریک استفاده میکند و به دلیل پایداری بالا، در مدارهای دقیق کاربرد دارد.
مزایای خازن میکا
- دقت بالا
- پایداری حرارتی مناسب
- تلفات کم
- مناسب برای فرکانسهای بالا
کاربرد خازن میکا
در مدارهای مخابراتی، تجهیزات فرکانس بالا، فرستندهها و گیرندهها استفاده میشود.
خازن کاغذی
یکی از انواع قدیمی خازن است که در آن از کاغذ آغشته به روغن یا مواد عایق استفاده میشد. امروزه استفاده از این خازن کمتر شده، اما در برخی تجهیزات قدیمی هنوز دیده میشود.
ویژگیهای خازن کاغذی
- معمولاً غیرقطبی هستند
- تحمل ولتاژ مناسبی دارند
- بیشتر در تجهیزات قدیمی کاربرد داشتند
کاربرد خازن کاغذی
این خازنها بیشتر در مدارهای قدیمی، تجهیزات صنعتی قدیمی و برخی کاربردهای ولتاژ بالا دیده میشوند.
خازن متغیر
خازن متغیر نوعی خازن است که ظرفیت آن قابل تنظیم است. در این خازن با تغییر فاصله یا سطح مؤثر صفحات، ظرفیت تغییر میکند.
ویژگیهای خازن متغیر
- امکان تنظیم ظرفیت دارند
- برای مدارهای تنظیم فرکانس مناسباند
- بیشتر در تجهیزات خاص استفاده میشوند
کاربرد خازن متغیر
این خازن در رادیوهای قدیمی، تیونرها، نوسانسازها و مدارهای تنظیم فرکانس استفاده میشود.
خازن SMD
خازن SMD یا خازن نصب سطحی، یکی از مهمترین انواع خازن در تجهیزات الکترونیکی مدرن است. این خازنها مستقیماً روی سطح برد نصب میشوند و فضای بسیار کمی اشغال میکنند.
ویژگیهای خازن SMD
- اندازه بسیار کوچک دارند
- برای تولید انبوه مناسباند
- در بردهای فشرده و پیشرفته استفاده میشوند
- میتوانند از نوع سرامیکی، تانتالیومی یا الکترولیتی باشند
کاربرد خازن SMD
این نوع خازن در موبایل، لپتاپ، تبلت، تجهیزات مخابراتی، بردهای صنعتی و سیستمهای هوشمند کاربرد فراوان دارد.
سوپرخازن یا ابرخازن
سوپرخازن که با نام ابرخازن نیز شناخته میشود، نوعی خازن با ظرفیت بسیار بالاست که میتواند انرژی زیادی ذخیره کند. این قطعه بین خازن معمولی و باتری قرار میگیرد.
ویژگیهای سوپرخازن
- ظرفیت بسیار بالا
- شارژ و دشارژ سریع
- طول عمر زیاد
- مناسب برای ذخیره انرژی کوتاهمدت
کاربرد سوپرخازن
سوپرخازنها در سیستمهای ذخیره انرژی، خودروهای هیبریدی، تجهیزات صنعتی، برق اضطراری و دستگاههای الکترونیکی خاص استفاده میشوند.
انواع خازن بر اساس قطبیت
اگر بخواهیم بدانیم انواع خازن چیست از نظر قطبیت، خازنها به دو دسته اصلی تقسیم میشوند:
خازن قطبی
خازن قطبی دارای پایه مثبت و منفی است و باید با جهت صحیح در مدار نصب شود. مهمترین نمونههای آن عبارتاند از:
- خازن الکترولیتی
- خازن تانتالیومی
- برخی سوپرخازنها
خازن غیرقطبی
خازن غیرقطبی جهت نصب خاصی ندارد و میتوان آن را از هر طرف در مدار قرار داد. نمونههای آن شامل موارد زیر است:
- خازن سرامیکی
- خازن فیلمی
- خازن میکا
- خازن کاغذی
- خازن متغیر
انواع خازن بر اساس کاربرد
شناخت کاربرد خازنها کمک میکند انتخاب دقیقتری داشته باشیم. به طور مثال:
- برای فیلتر منابع تغذیه معمولاً خازن الکترولیتی مناسب است
- برای حذف نویز در بردهای دیجیتال بیشتر از خازن سرامیکی استفاده میشود
- برای مدارهای صوتی دقیق خازن فیلمی گزینه بهتری است
- برای مدارهای فرکانس بالا خازن میکا یا سرامیکی عملکرد خوبی دارد
- برای ذخیره انرژی زیاد سوپرخازن مناسبتر است
تفاوت انواع خازن در چیست؟
تفاوت انواع خازن معمولاً در چند عامل اصلی مشخص میشود:
۱. نوع دیالکتریک
دیالکتریک میتواند سرامیک، اکسید فلزی، میکا، کاغذ یا فیلم پلاستیکی باشد.
۲. میزان ظرفیت
برخی خازنها ظرفیت پایین و برخی ظرفیت بسیار بالا دارند.
۳. قطبی یا غیرقطبی بودن
بعضی خازنها فقط در یک جهت نصب میشوند، اما بعضی دیگر جهت خاصی ندارند.
۴. پایداری و دقت
خازنهای فیلمی و میکا معمولاً پایداری بیشتری نسبت به الکترولیتی دارند.
۵. نوع کاربرد
هر خازن برای کاربرد مشخصی طراحی شده است؛ مثلاً فیلتر، کوپلینگ، ذخیره انرژی یا تنظیم فرکانس.
چگونه خازن مناسب را انتخاب کنیم؟
برای انتخاب خازن مناسب باید به این موارد توجه کرد:
- مقدار ظرفیت
- ولتاژ نامی
- نوع مدار
- قطبی یا غیرقطبی بودن
- دمای کاری
- فرکانس کاری
- مقدار ESR
- اندازه فیزیکی قطعه
به عنوان مثال، اگر هدف شما حذف نویز در مدار دیجیتال باشد، خازن سرامیکی انتخاب بهتری است. اما اگر بخواهید ولتاژ خروجی منبع تغذیه را صاف کنید، خازن الکترولیتی مناسبتر خواهد بود.
جمعبندی
اگر بخواهیم بهصورت خلاصه پاسخ دهیم که انواع خازن چیست، باید بگوییم خازنها در مدلهای مختلفی مانند سرامیکی، الکترولیتی، تانتالیومی، فیلمی، میکا، کاغذی، متغیر، SMD و سوپرخازن تولید میشوند. هرکدام از این خازنها ساختار، ویژگی، مزایا و کاربرد خاص خود را دارند.
