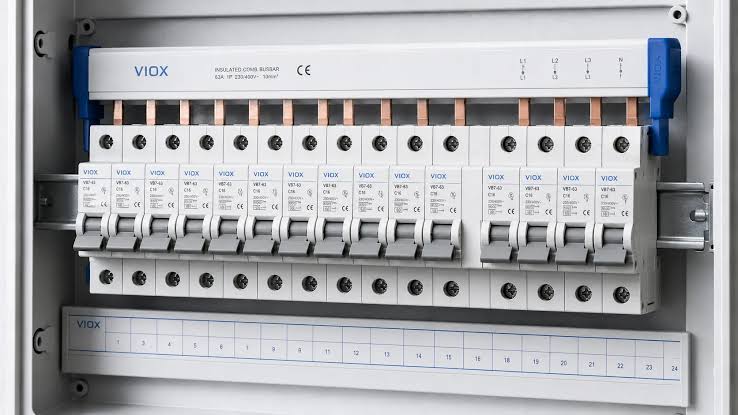

اجزای کلیدی تابلو برق؛ از کلید مینیاتوری تا شینههای مسی
یک تابلو برق صنعتی یا ساختمانی، مجموعهای پیچیده از قطعات الکتریکی است که هر کدام وظیفهای مشخص در انتقال، توزیع و حفاظت از جریان برق بر عهده دارند. شناخت این اجزا به درک بهتر عملکرد تابلو و اهمیت انتخاب صحیح آنها کمک میکند.
۱. بدنه یا کاور (Enclosure)
- جنس: معمولاً از ورق فولادی با ضخامت مناسب ساخته میشود. جنس استیل ضد زنگ (Stainless Steel) برای محیطهای خورنده یا بهداشتی استفاده میشود.
- درجه حفاظت (IP Rating): نشاندهنده میزان مقاومت تابلو در برابر نفوذ گرد و غبار و آب است (مانند IP65 برای محیطهای صنعتی).
- نوع نصب: دیواری، ایستاده، توکار، روکار.
- وظیفه: محافظت فیزیکی از تجهیزات داخلی، جلوگیری از تماس تصادفی با بخشهای برقدار، و محافظت در برابر عوامل محیطی.
۲. شینهها (Busbars)
- جنس: معمولاً از مس (برای هدایت بهتر) یا آلومینیوم (برای سبکی و قیمت مناسبتر) ساخته میشوند.
- شکل: معمولاً به صورت میلههای مستطیلی یا نواری هستند.
- وظیفه: دریافت برق اصلی از منبع (ورودی) و توزیع آن بین کلیدهای مینیاتوری، کنتاکتورها و سایر تجهیزات داخل تابلو. شینهها جریان بالایی را تحمل میکنند.
۳. کلیدهای مینیاتوری (Miniature Circuit Breakers – MCBs)
- وظیفه: حفاظت مدار در برابر دو خطای اصلی:
- اضافه بار (Overload): جریان بیش از حد مجاز برای مدت طولانی.
- اتصال کوتاه (Short Circuit): جریان بسیار بالا در لحظه.
- تیپها: تیپهای B، C، D، K، Z هر کدام منحنی قطع (Trip Curve) متفاوتی دارند که برای بارهای خاص (موتوری، سلفی، مقاومتی) طراحی شدهاند.
- تعداد پل: تک پل، دو پل، سه پل، چهار پل.
۴. کلید محافظ جان (Residual Current Device – RCD / RCCB)
- وظیفه: حفاظت افراد در برابر خطر برقگرفتگی ناشی از نشتی جریان به بدنه هادی یا تماس با سیم برقدار. این کلیدها تفاوت بین جریان ورودی و خروجی را تشخیص داده و در صورت وجود اختلاف (نشتی)، مدار را قطع میکنند.
- نکته: کلید محافظ جان، حفاظت در برابر اتصال کوتاه را ندارد و معمولاً باید با یک کلید مینیاتوری (MCB) ترکیب شود (مانند RCBO).
۵. کنتاکتورها (Contactors)
- وظیفه: قطع و وصل کلیدزنی جریانهای بالا (معمولاً برای موتورها، هیترها، بانکهای خازنی) به صورت الکترومغناطیسی و از راه دور توسط یک سیگنال فرمان (از PLC یا کلیدهای کنترلی).
- اجزا: بوبین (Coil) برای اعمال فرمان، کنتاکتهای قدرت (Power Contacts) و کنتاکتهای کمکی (Auxiliary Contacts).
۶. رلهها (Relays)
- وظیفه: انواع مختلفی دارند:
- رلههای کنترلی: مانند رلههای زمانی (Timer Relays)، رلههای کنترل فاز (Phase Control Relays) برای حفاظت موتورها در برابر قطع یا جابجایی فازها.
- رلههای حفاظتی: برای حفاظت پیشرفتهتر سیستم در برابر خطاهای پیچیدهتر.
- رلههای میانی (Intermediate Relays): برای تقویت سیگنالهای فرمان یا ایجاد منطقهای کنترلی.
۷. ترمینالها (Terminal Blocks)
- وظیفه: نقطه اتصال منظم و ایمن برای سیمها و کابلهای ورودی و خروجی تابلو و همچنین اتصالات داخلی.
- انواع: پیچی، فشاری، ریلی.
۸. فیوزها (Fuses)
- وظیفه: قطع جریان در هنگام اضافه بار یا اتصال کوتاه با ذوب شدن المان داخلی. امروزه کلیدهای مینیاتوری (MCB) جایگزین بسیاری از فیوزها شدهاند، اما همچنان در برخی کاربردها (مانند حفاظت موتورها یا ترانسفورماتورها) استفاده میشوند.
جمعبندی
هر یک از این اجزا نقش حیاتی در عملکرد ایمن و کارآمد تابلو برق ایفا میکنند. انتخاب، نصب و سیمبندی صحیح آنها توسط افراد متخصص، تضمینکننده عمر طولانی و عملکرد بینقص سیستم الکتریکی است.
