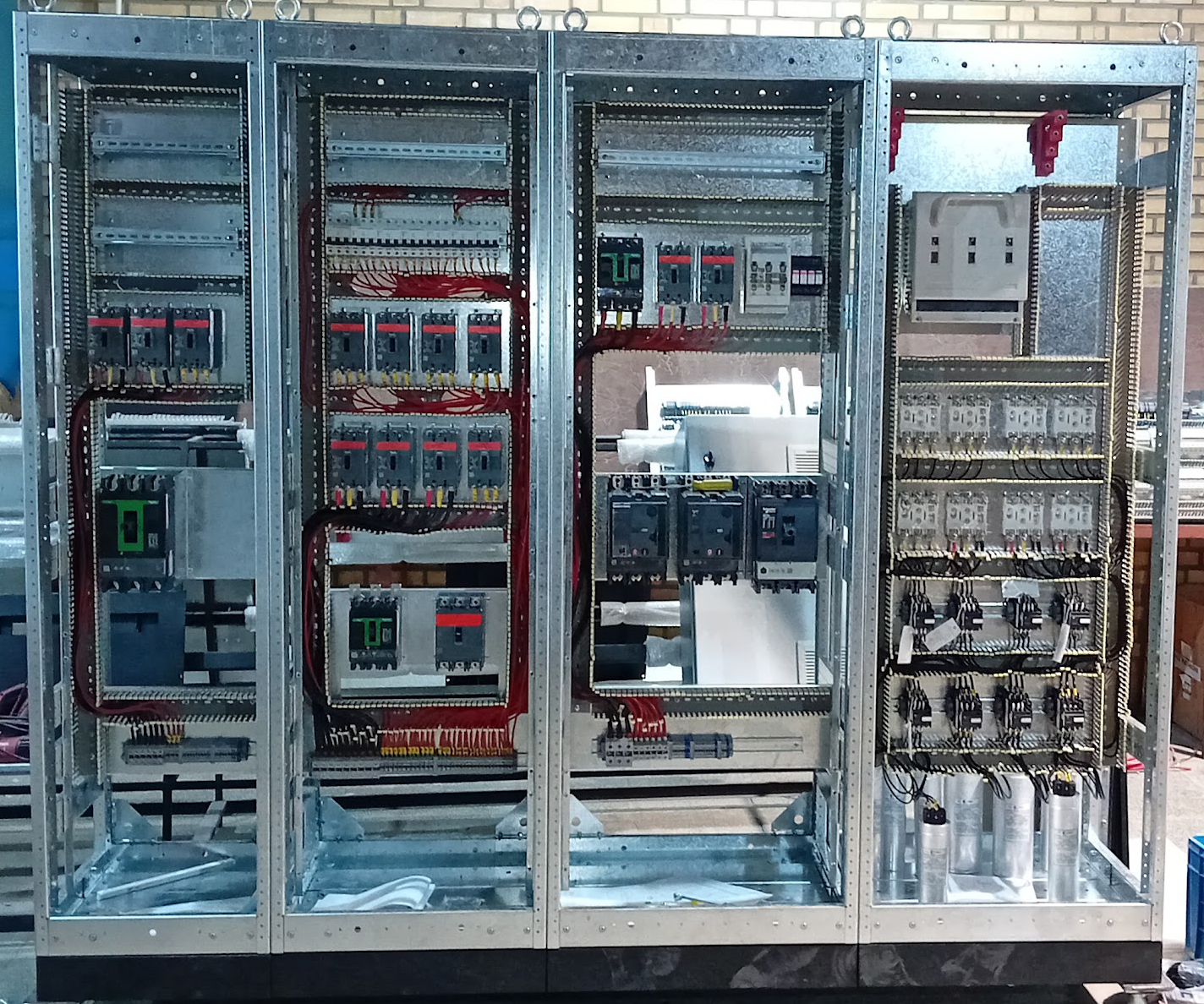

اجزا، انواع و نقش حیاتی تابلو برق در سیستمهای الکتریکی
در هر ساختمان مسکونی، اداری یا کارخانه صنعتی، قطعهای فلزی و جعبهمانند وجود دارد که قلب تپنده سیستم توزیع برق است: تابلو برق. این سازه نه تنها برق را در بخشهای مختلف توزیع میکند، بلکه وظایف مهمی در حفاظت از تجهیزات و ایمنی افراد بر عهده دارد.
تابلو برق چیست؟
تابلو برق (Electrical Panelboard یا Control Panel) محفظهای است که تجهیزات و ادوات الکتریکی مانند کلیدهای مینیاتوری (فیوزها)، کنتاکتورها، رلهها، ترانسفورماتورهای کوچک، شینهها (Busbars) و سیمکشیها در آن نصب میشوند. وظیفه اصلی آن، دریافت انرژی الکتریکی از منبع اصلی (مانند ترانسفورماتور یا ژنراتور) و توزیع ایمن و کنترل شده آن به مدارهای فرعی مختلف است.
اجزای اصلی تابلو برق
- بدنه (Enclosure): محفظه فلزی (معمولاً از ورق فولادی) که تجهیزات داخلی را در برابر عوامل محیطی (گرد و غبار، رطوبت، ضربه) و خطرات الکتریکی محافظت میکند.
- شینهها (Busbars): میلههای فلزی رسانا (معمولاً مسی یا آلومینیومی) که برق ورودی را دریافت کرده و بین کلیدها و تجهیزات توزیع میکنند.
- کلیدهای حفاظتی (Protective Devices):
- کلیدهای مینیاتوری (MCB): برای حفاظت مدارها در برابر اضافه بار و اتصال کوتاه.
- کلیدهای محافظ جان (RCD/RCCB/RCBO): برای حفاظت افراد در برابر خطر برقگرفتگی ناشی از نشتی جریان.
- کلیدهای اتوماتیک (MCCB/ACB): برای مدارهای با جریان بالا، با قابلیت تنظیم یا قطع خودکار.
- تجهیزات کنترلی و فرمان:
- کنتاکتورها (Contactors): برای قطع و وصل کردن بارهای الکتریکی (مانند موتورها) از راه دور.
- رلهها (Relays): برای ایجاد تأخیر، اندازهگیری، یا کنترل مدارهای فرمان.
- تایمرها (Timers): برای زمانبندی قطع و وصل مدارها.
- سیمکشی و ترمینالها: برای اتصال اجزای داخلی و همچنین اتصال کابلهای ورودی و خروجی.
- سیستم تهویه (در صورت نیاز): برای خنک کردن تجهیزات در تابلوهای پرمصرف.
انواع تابلو برق
تابلوهای برق را میتوان بر اساس کاربرد، محل نصب، و ولتاژ دستهبندی کرد:
۱. بر اساس کاربرد:
- تابلو برق صنعتی: برای کنترل ماشینآلات، خطوط تولید، پمپها و موتورها در کارخانجات.
- تابلو برق ساختمانی (مسکونی/تجاری): برای توزیع برق در واحدها، طبقات و تجهیزات عمومی ساختمان (روشنایی، پریز، آسانسور).
- تابلو برق هوایی/زمینی: تابلوهای توزیع در پستهای برق.
- تابلو برق اضطراری (ATS): برای جابجایی خودکار بین برق شهر و ژنراتور.
۲. بر اساس محل نصب:
- تابلو برق ایستاده (Floor Standing): تابلوهای بزرگ که روی زمین قرار میگیرند.
- تابلو برق دیواری (Wall Mounted): تابلوهای کوچکتر که به دیوار نصب میشوند.
۳. بر اساس ولتاژ:
- تابلو برق فشار ضعیف (LV): تا ۱۰۰۰ ولت AC.
- تابلو برق فشار متوسط (MV): ۱ کیلوولت تا ۳۶ کیلوولت AC.
- تابلو برق فشار قوی (HV): بالاتر از ۳۶ کیلوولت AC.
نقش حیاتی تابلو برق
- توزیع ایمن برق: سازماندهی و هدایت برق به نقاط مختلف.
- حفاظت از تجهیزات: جلوگیری از آسیب دیدن دستگاهها در اثر اضافه بار، اتصال کوتاه یا نوسانات برق.
- حفاظت از جان انسان: استفاده از کلیدهای محافظ جان برای جلوگیری از برقگرفتگی.
- کنترل و اتوماسیون: امکان کنترل فرآیندها، راهاندازی خودکار تجهیزات و مانیتورینگ سیستم.
- دسترسی و نگهداری: فراهم کردن محلی امن و منظم برای دسترسی به تجهیزات جهت تعمیر و نگهداری.
جمعبندی
تابلو برق، ستون فقرات ایمنی و کارایی سیستمهای الکتریکی است. طراحی، ساخت و نصب صحیح آن توسط متخصصان، نقشی کلیدی در جلوگیری از حوادث و اطمینان از عملکرد پایدار شبکههای برق ایفا میکند.
